CHUẨN BỊ CÁC DỤNG CỤ VÀ THIẾT BỊ

+ Dây cáp mạng

+ Hạt mạng

+ Kìm bấm mạng

+ Cục tester ( nếu cần).

Trên thị trường hiện nay có rất nhiều các loại kìm bấm mạng và các dụng cụ đi kèm bạn có thể lên google tìm kiếm và đặt mua, các loại kìm phổ biến và thông dụng như Kìm bấm mạng AMP, Talon…

KIỂU BẤM MẠNG CHUẨN T568A & T568B

Hai chuẩn bấm cáp này đều do INTEL quy định.

+ Kiểu bấm 1: Bấm thẳng là bấm cả 2 đầu cùng theo một chuẩn A – A hoặc B – B kiểu này dung để kết nối các thiết bị khác loại với nhau ví dụ như:
|Kết nối máy tính với switch hoặc switch với router

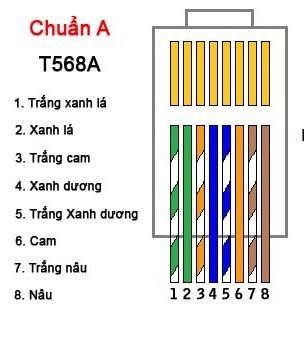

hình ảnh minh họa chuẩn A

RJ-45 JACK TIA/EIA 568A STANDARD được kí hiệu gọi là T568A

+ Kiểu bấm 2: bấm chéo là bấm một đầu theo chuẩn A và một đầu theo chuẩn B kiểu này dùng để bấm kết nối các thiết bị cùng loại lại với nhau như ví dụ

|Máy tính với Máy tính hay Máy tính với Router

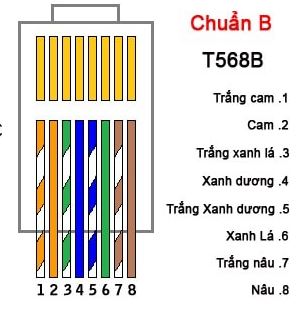

hình ảnh minh họa chuẩn b

RJ-45 JACK TIA/EIA 568B STANDARD được kí hiệu gọi là chuẩn T568B.

CÁC BƯỚC THỨC HIỆN BẤM MẠNG

Cách Bấm Cáp Thẳng

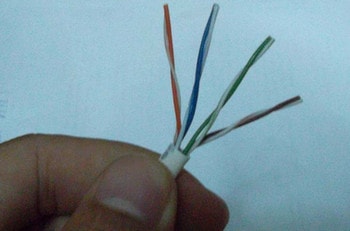

Bước 1: Vuốt thẳng dây và tiến hành tuốt vỏ cáp bên ngoài khoảng 4cm, lưu ý cắt cẩn thận để tránh đứt dây bên trong.

hình ảnh minh họa

Bước 2: Gỡ các đầu xoắn và sắp xếp theo thứ tự tùng đôi một lần lượt theo thứ tự như sau:
|Trắng – Xanh Lá cây – CAM – Xanh dương - nâu

hình ảnh minh họa

Bước 3: Xếp sát lại và cắt cho bằng lại chừa lại 1 đoạn vừa đủ với đầu RJ45.

hình ảnh minh họa

Bước 4: Các bạn tiến hành đút dây vào đầu cáp thật sâu để các đầu dây chạm lõi đồng.

hình ảnh minh họa

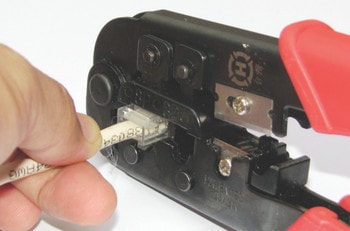

Bước 5: Sau đó nhét vào kìm bấm thật mạnh và dứt khoát 1 cái.

hình ảnh minh họa

 Bước 6: Quan sát xem các dây đồng của dây và lá đồng trong đâu RJ45 đã kít chưa.

hình ảnh minh họa

Bước 7: Tiến thành kiểm tra, nối ghép hai đầu hạt đã bấm vào 2 thiết bị để kiểm tra các thiết bị đã hoạt động được hay chưa

Cách Bấm Cáp Chéo

Các bước tương tự như bấm cáp thẳng nhưng có một điều rằng ở phần đấu nối dây cáp vào hạt mạng thì sẽ hoán đổi một vài trí như sau.
|Màu trắng xếp trước - Cam - Xanh da trời - Xanh lá - Nâu.

hình ảnh minh họa

OK! Khi bạn đã sắp xếp được các chuẩn dây như trong hình thì các bước sau tương tự như cáp bấm thẳng thôi.
